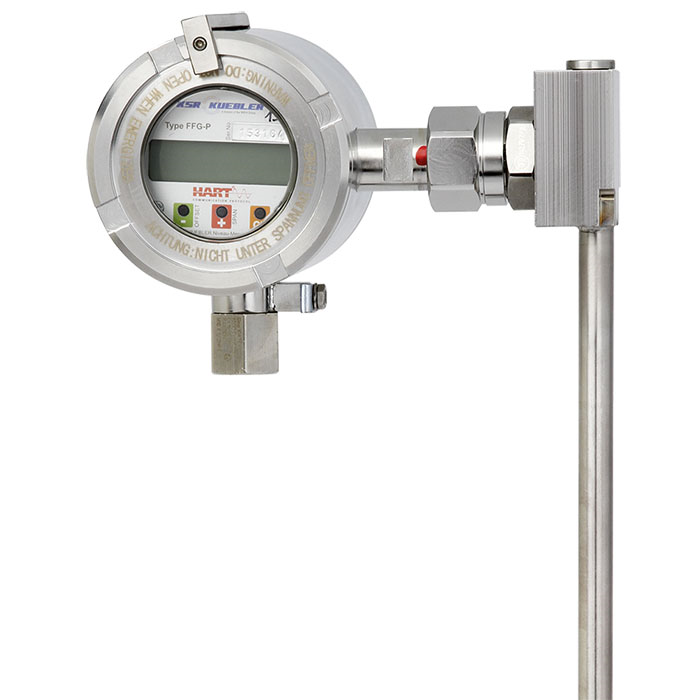

產品照片
產品介紹
應用
配合磁翻柱式液位計使用，用于連續液位測量
化工、石化和海洋產業
造船、機械制造
發電設備、電廠
制藥、食品、水處理和環境工程行業
功能特性
可在液位計外對液位進行連續測量
2-線制，4…20mA
測量值可以通過數字量或模擬量輸出
不銹鋼外殼（玻璃視窗）
磁致伸縮原理，高精度測量
描述
液位變送器利用磁致伸縮、高分辨率測量原理對液體進行連續的液位測量，它是基于磁致伸縮的原理來確定浮球的位置。磁致伸縮須與磁翻柱式液位計配套使用。
測量過程由電流脈沖觸發。這種電流沿著由磁致伸縮材料制成的導線產生圓形磁場，導線在感應管內部受到張力。在被測點(液位)有一個帶永磁體的圓柱形浮子作為位置傳感器，其磁力線與脈沖磁場成直角運行。
浮子的磁場拉緊了導線。這兩個磁場的疊加會在導線中觸發機械波。在傳感器外殼的電線末端，壓電陶瓷傳感器將其轉換為電信號。
通過測量信號的時間差，可定義扭轉應力波的開始點，從而高精度地確定浮球位置。
